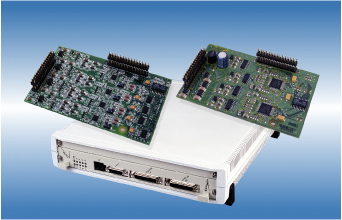

Мультиплексор FlexGain Plex
Мультиплексор
FlexGain Plex



Компактный одноплатный мультиплексор FlexGain Plex предназначен для выделения аналоговых окончаний (FXO, FXS и ТЧ) и канала передачи данных (V.35) из потока Е1.

FlexGain Plex расширяет возможности универсальной платформы FlexGain, обеспечивая преобразование агрегатных потоков 2 Мбит/с (Е1 или FE1) в низкоскоростные пользовательские интерфейсы. FlexGain Plex оптимизирован для таких приложений, как подключение бизнес-абонентов к интегрированным сетям, телефонизация и подключение к сетям передачи данных технологических объектов, организация связи вдоль трубопроводов, шоссейных и железных дорог и т.п.

Мультиплексор FlexGain Plex взаимодействует с другим оборудованием с применением сигнализации типа CAS (Channel Associated Signalling), позволяющей провести адаптацию под различные задачи. Например, модули FlexGain Plex могут непосредственно (без конвертеров сигнализации) соединяться с мультиплексорами временного разделения или телефонными станциями различных производителей.

Мультиплексор имеет сменные аналоговые интерфейсы FXO, FXS, ТЧ с сигнализацией Е&М (4-е интерфейса на плате), которые могут устанавливаться на базовую плату, имеющую интерфейсы G.703 и V.35. Возможны комбинации интерфейсных модулей. Если сменные интерфейсы не установлены, FlexGain Plex работает как интерфейс-конвертер Е1 в V.35 и наоборот. Цифровой интерфейс V.35 имеет кратные 64 кбит/с скорости.

FlexGain Plex выполняется в виде платы для установки в универсальную кассету FlexGain или в виде отдельного модуля типа minirack для установки в 19" стойку.

Одноплатный мультиплексор FlexGain Plex реализован на больших интегральных схемах с гибкой архитектурой (ПЛИС), что позволяет добиться высокой надежности при минимальных габаритах и стоимости.

Особенности
  • Сменные аналоговые интерфейсы (до двух плат по 4-е канала)
  • Цифровой интерфейс V.35 интегрирован на основную плату
  • Возможность установки интерфейсов разных типов в один мультиплексор:
    • FXO для подключения к АТС (станционное окончание)
    • FXS для подключения телефона и других аналоговых абонентских устройств (абонентское окончание)
    • Е&М для подключения 2/4-х проводных каналов ТЧ с сигнализацией Е&М
  • Возможность установки во все конструктивы платформы FlexGain: кассету FlexGain, корпуса FlexGain LIT и FlexGain COMPACT
  • Возможность установки в герметичный корпус (на заказ)
  • Вывод аналоговых каналов на заднюю (на заказ) и переднюю панель
  • Визуальная сигнализация на передней панели
  • Возможность соединения двух FlexGain Plex на расстоянии до 2-х км без дополнительного линейного оборудования
  • Простая система команд
  • Локальное (VT100) или дистанционное (SNMP или Telnet с модулем CMU) управление
  • Возможность обновления ПО (“флэш-память”)
  • Совместимость с гибким мультиплексором и кросс-коммутатором NATEKS ММХ
  • Совместимость с цифровыми АТС DEFINITY MD-110 и др.
Схемы применения

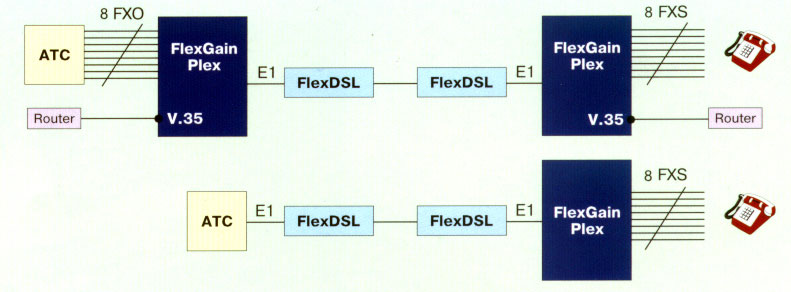

Подключение абонентов по DSL- линии к цифровым или аналоговым АТС с одновременной передачей голоса и данных:

Подключение абонентов по DSL- линии к цифровым или аналоговым АТС с одновременной передачей голоса и данных

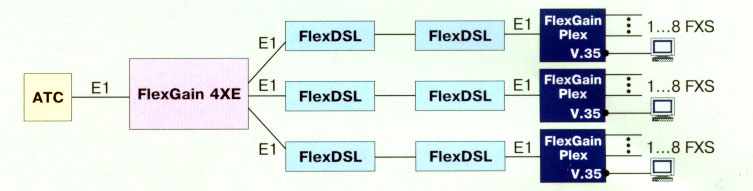

Распределение аналоговых и цифровых каналов по нескольким направлениям с применением FlexGain Plex, одноплатного кросс- коммутатора FlexGain 4XE и DSL- модемов:

Распределение аналоговых и цифровых каналов по нескольким направлениям с применением FlexGain Plex, одноплатного кросс- коммутатора FlexGain 4XE и DSL- модемов

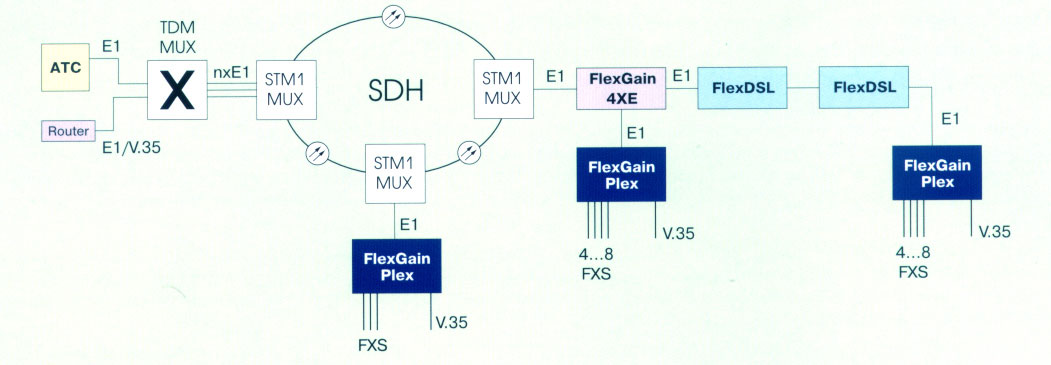

Подключение бизнес- абонентов к Internet и ТфОП:

Подключение бизнес- абонентов к Internet и ТфОП


Технические характеристики

Интерфейс Е1
Соответствие стандартам ITU-T Рекомендации G.703, G.704
Номинальная скорость Е1 2048 кбит/с
Импеданс в линии 120 Ом, сбалансированный
Тип разъема RJ-45
Кодирование сигнала в линии HDB3
Номинальный выходной уровень ±З В
Дрожание фазы в соответствии с ITU-T G.823
Уровень входного сигнала 0…-46 дБ

Интерфейс V.35

Соответствие стандартам ITU-T Рекомендации V.24, V.11, V.35
Скорость 64…2048 кбит/с
Тип разъема DB-25

Синхронизация

Источник внутренняя, от интерфейса Е1
Выбор источника автоматически по программируемым приоритетам

Диагностика

Платы автоматическая после включения питания
Интерфейсов и внешних соединений ручная посредством установки шлейфов
Измерение коэффициента ошибок G.826

Управление

По интерфейсу RS232 на скорости 9600 бит/с через терминал VT100
SNMP через модуль CMU и программу FlexGain View

Питание

Напряжение питания -40…72 В
~220 В через адаптер
Потребляемая мощность < 4 Вт

Габариты (ШхВхГ)

Модуль в кассету FlexGain 30х233х220 мм
Настольный модуль 307х288х56 мм
(без установочных ножек)

Условия эксплуатации

Температура 0…40°С
Влажность 5…95 %
