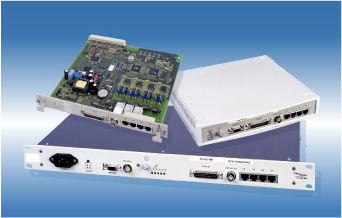

Кросс-коммутатор FlexGain 4XE
Кросс-коммутатор
FlexGain 4XE




Система кросс-коммутации FlexGain 4XE позволяет оператору выделять отдельные тайм-слоты, делить поток Е1 на несколько потоков, преобразовывать различные типы сигнализаций, организовывать асинхронный порт RS232 для дистанционного конфигурирования

Особенности
  • Кросс-коммутация (кросс-коннект) 4-х потоков Е1 (2048 кбит/с)
  • Дополнительный порт RS232/RS485 для дистанционного конфигурирования удаленного оборудования
  • Возможность помтроения распределенной системы управления
  • Автоматический выбор источника синхронизации с тремя уровнями приоритета
  • Возможность соединения 2-х кросс-коммутаторов на расстоянии до 2 км по медным парам без модемов
  • Малое энергопотребление, возможность установки в НУПе (с платой LIU)
  • Flash для быстрого обновления встроенного ПО
  • Дистанционное (VT100 и SNMP) или локальное управление
  • Возможность установки в кассету FlexGain или корпуса FlexGain LIT и FlexGain Compact; герметичный корпус для монтажа в НУП
  • Визуальная сигнализация на передней панели, самодиагностика
  • Простое программирование
  • Журнал событий (энергонезависимый), интегрированные системные часы реального времени
  • Совместимость с базовыми станциями сотовых операторов (Ericsson, Siemens, Alcatel)
  • “Прозрачный” коннект портов Е1 (РО-Р1) при пропадании питания
  • Невысокая стоимость
Схемы применения

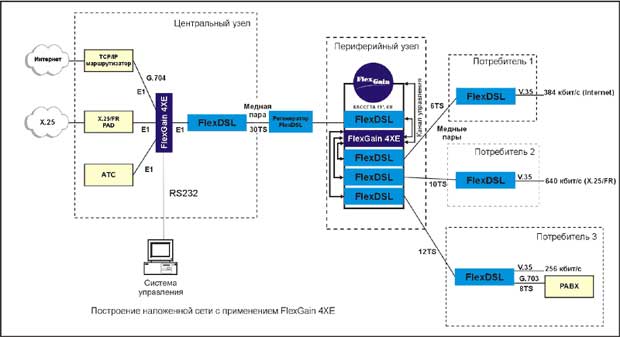

Построение наложенной сети с применением FlexGain 4XE

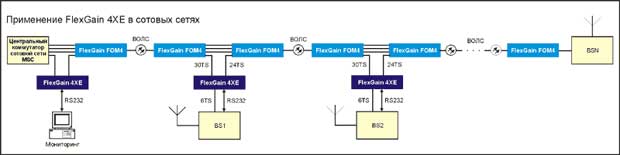

Применение FlexGain 4XE в сотовых сетях

Технические характеристики

Интерфейс Е1
Соответствие стандартам ITU-T Рекомендации G.703, G.704
Номинальная скорость Е1 2048 кбит/с
Волновое сопротивление 120 Ом, симметричный
Тип разъема RJ-45
Кодирование сигнала в линии HDB3
Номинальный выходной уровень ±З В
Дрожание фазы в соответствии с ITU-T G.823
Уровень входного сигнала 0…-46 дБ

Кросс-коннект

Режим одно или двунаправленный
Возможности переключение любого TS любого интерфейса на любой

Синхронизация

Источник внутренняя, внешняя, от интерфейса Е1
Выбор источника автоматически по программируемым приоритетам

Диагностика

Платы автоматическая после включения питания и по команде оператора
Интерфейсов и внешних соединений ручная посредством установки шлейфов
Измерение коэффициента ошибок G.826

Управление

По интерфейсу RS232/RS485 на скорости 9600 бит/с через терминал VT100
SNMP через модуль CMU и программу FlexGain View

Канал дистанционного конфигурирования

Асинхронный порт RS232 с упаковкой в TS или национальные биты

Питание

Напряжение питания -38…72 В
~220 В через адаптер
Потребляемая мощность < 5,5 Вт

Габариты (ШхВхГ)

Модуль в 19" стойку 483х230х43,5 мм
Модуль в кассету FlexGain 30х233х220 мм
Настольный модуль 230х160х46 мм
(без установочных ножек)

Условия эксплуатации

Температура 0…40°С
Влажность 5…95 %
