Гибкий мультиплексор с функцией кросс-коммутации
MMX
Сертификат соответствия Республики Беларусь (N BY/112 .03.1.3.ДА1348)

Применение NATEKS MMX
Оборудование операторского класса
Архитектура сети
Система управления
Типовые приложения
Технические характеристики

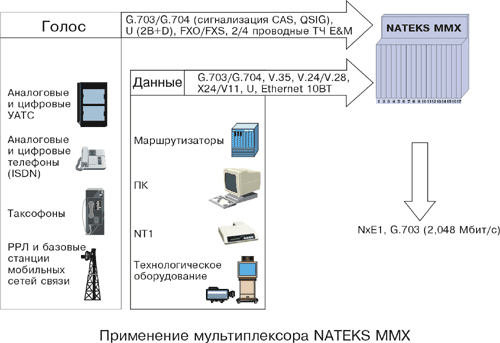

Применение NATEKS MMX

Аппаратура Nateks MMX предназначена для использования на первичных сетях ВСС в качестве сетевых узлов кросс-коммутации с предоставлением интегрированных услуг голос+данные.

Возможность наращивания емкости, горячее резервирование основных блоков и наличие функции межпоточной коммутации делают мультиплексор Nateks MMX оптимальным решением для организации сетевых узлов, реализующих функции:

  • мультиплексора с временным разделением каналов, предоставляющего широкий набор аналоговых и цифровых интерфейсов.

  • межпоточного коммутатора, обеспечивающего статическую коммутацию 26 потоков E1 на уровне Nx64 кбит/с.

  • технологической связи и распределения/сбора телеметрической информации.

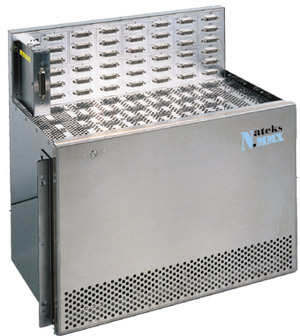

Гибкий мультиплексор с функцией кросс-коммутации NATEKS MMX
Оборудование операторского класса

Nateks MMX разработан с учетом повышенных требований, предъявляемых операторами связи к оборудованию, и может применяться на всех участках ВСС без ограничений. Это достигается за счет:

  • резервирования блоков питания, плат кросс-коммутации и синхронизации;
  • возможности резервирования потоков E1 в мультиплексорной секции;
  • синхронизации мультиплексора от основного и двух резервных источников синхросигнала;
  • встроенной функции самотестирования и контроля за качеством передачи.

Применение NATEKS MMX

Архитектура сети

Nateks MMX может использоваться в сетях связи самых разнообразных топологий.

Возможные топологии:

  • Линия
  • Кольцо
  • Дерево
  • Звезда

Система управления

Управление на элементном уровне

При помощи специализированного программного обеспечения TPI на базе Windows PC обеспечивается возможность как локального, так и удаленного управления оборудованием.

С персонального компьютера, подключенного через F-интерфейс к одному из мультиплексоров Nateks MMX, можно управлять любым мультиплексором в сети.

Сетевое управление

Применяется централизованная система сетевого управления FlexGain View. Реализована на базе SNMPc и работает под операционной системой WINDOWS NT.

Основные функции мониторинга и управления:

  • картография сетевых элементов;
  • сигнализация аварийных сообщений;
  • конфигурирование сетевых элементов;
  • управление качеством передачи;
  • ведение журналов текущих и прошедших событий.

Типовые приложения

Одним из важных приложений в применении оборудования NateksMMX являеется построение сетей выделенных цифровых каналов Nx64 кбит/с.

Nateks MMX позволяеет ведомственным или базовым операторам связи решать следующие актуальные задачи конвергенции сетей передачи данных и ТфОП:

  • Кросс-коммутация выделенных каналов (Nx64 кбит/с) внутри наложенной сети
  • Предоставление услуг выделенных междугородных каналов передачи данных с интерфейсами G.703/G.704, V.11/X.21, V.35, V.24/V.28 (G.SHDSL) ведомственным операторам связи, Интернет-провайдерам и альтернативным операторам
  • Вынос услуг ISDN от центральных ЦАТС с предоставлением прямых ISDN-номеров (цифровая телефония и передача данных по коммутируемым каналам)
  • Уплотнение абонентских линий и/или вынос телефонных номеров от центральных АТС на удаленные точки присутствия и филиалы предприятий
  • Организация выделенных 2/4-проводных каналов тональной частоты
  • Объединение ЛВС всех подразделений в единую корпоративную сеть передачи данных (подключение через интерфейсы V.11/V.35 к маршрутизаторам)
  • Организация технологической связи с повышенными требованиями по надежности и функциональности (резервирование низкоскоростных каналов)
  • Повышение эффективности использования каналов связи за счет применения компрессии голосового трафика методом ADPCM (2хE1j1xE1 или 4xE1j1xE1)

Технические характеристики

Пользовательские интерфейсы
  • 2/4-проводный программируемый канал ТЧ (0.3-3.4 кГц) с сигнализацией E&M (рек. G.711 (A law), G.712, G.713, G.714, G.715)
  • 2-проводная абонентская линия (рек. G.711 (A law), Q.552), детектирование метрического сигнала 12/16 кГц, частота звонкового генератора 25/50 Гц
  • 2,048 Мбит/с, кодирование HDB3, импеданс 120/75 Ом (рек. G.703, G.704, G.706, G.732, G.736, G.823)
  • V.24/V.28 (в синхронном режиме 1,2-64 Кбит/с, в асинхронном режиме 0,05-38,4 кбит/с), устройство DCE
  • V.24/V.11(V.35), скорость 48, 56, n*64 Кбит/с (1 ЈnЈ30), устройство DCE
  • U интерфейс, 2-проводный, кодирование 2B1Q (рек. G.960, G.961)

Плата АДИКМ-транскодера

  • Режимы компрессии 64j32 кбит/с и 64j16 кбит/c (рек. G.711 A или µ law, G.726)

Плата конференц-связи

  • 12 аналоговых или 8 цифровых мостов
  • до 20 точек подключения на один мост

Кросс-коммутация

  • До 26 потоков E1 2,048 Мбит/c

Электропитание

  • -48/-60В (диапазон от -38 В до -72 В) постоянного тока
  • 110/220 В переменного тока, 50Гц ± 5%

Конструктивные параметры

  • Шасси на 12 платомест для установки в 19" стойку
    (ШхГхВ): 440х270х400 мм
  • Шасси на 4 платоместа для установки в 19" стойку
    (ШхГхВ): 440х260х170

Управление

  • Локальное и удаленное конфигурирование на платформе WINDOWS PC (F-интерфейс)
  • Система централизованного сетевого управления FlexGain View (Q-интерфейс)

Синхронизация

Порт для подключения двух внешних источников синхронизации:

  • 2,048 МГц, симметричный (120 Ом), рек. G.703

Порт выхода синхросигнала:

  • симметричный (120 ОМ), рек. G.703

Резервирование

  • Аппаратное (использование резервных блоков питания, платы кросс-коммутации и синхронизации)
  • Программное (резервирование агрегатных потоков 2,048 Мбит/с)
  • Резервирование маршрутов передачи данных (V.24/V.28) и голосового трафика с использованием платы конференц-связи

Климатические условия

Эксплуатация

  • от +5°С до +40°С, при относительной влажности Ј85%

Хранение и перевозка

  • от -25°С до +55°С, при относительной влажности Ј100%
