FlexDSL Orion

Модемы FlexDSL Orion стандарта G.991.2 (G.SHDSL)
Модемы FlexDSL Orion стандарта G.991.2 (G.SHDSL)

Модемы FlexDSL стандарта G.991.2 (G.SHDSL)

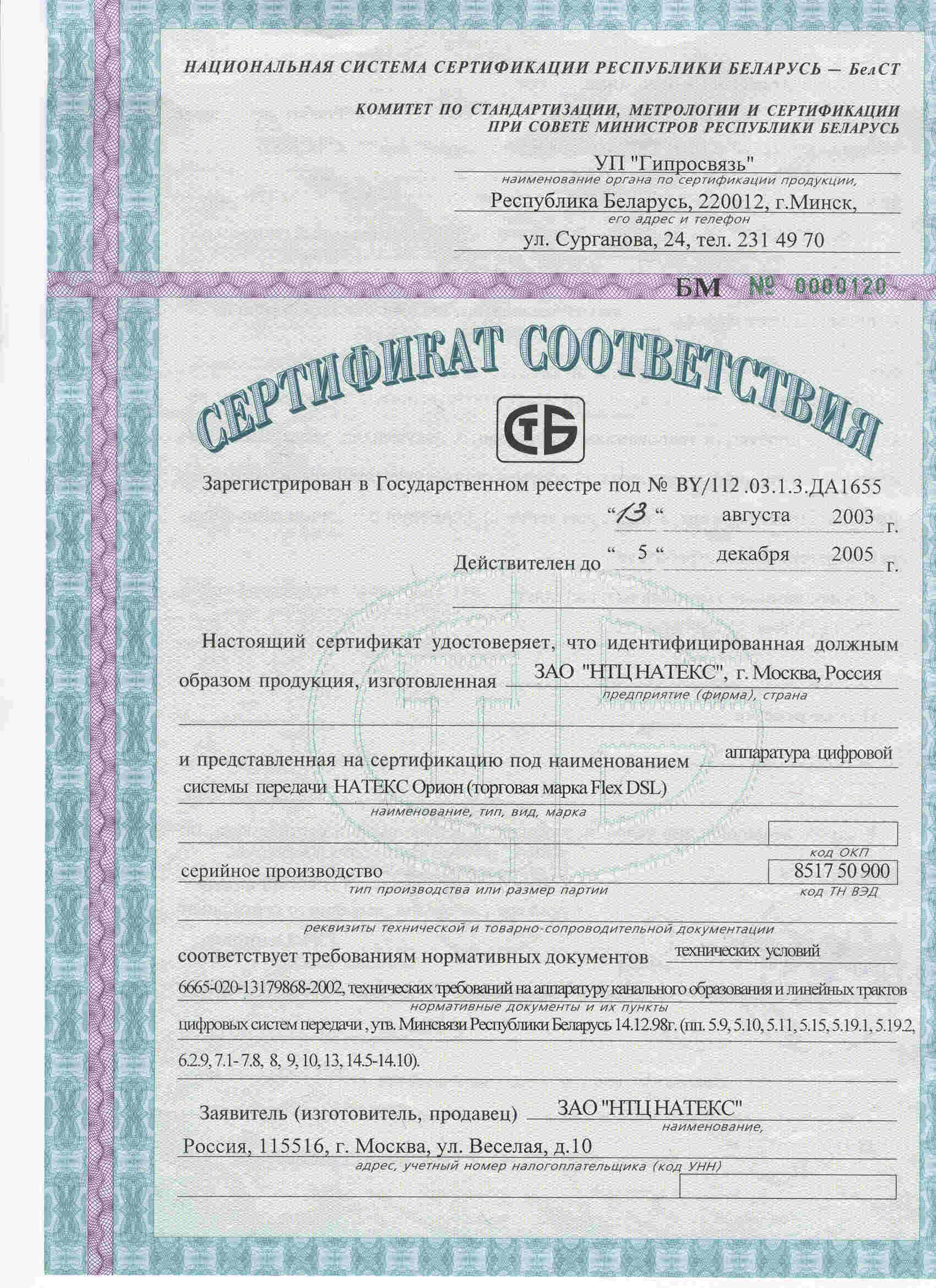

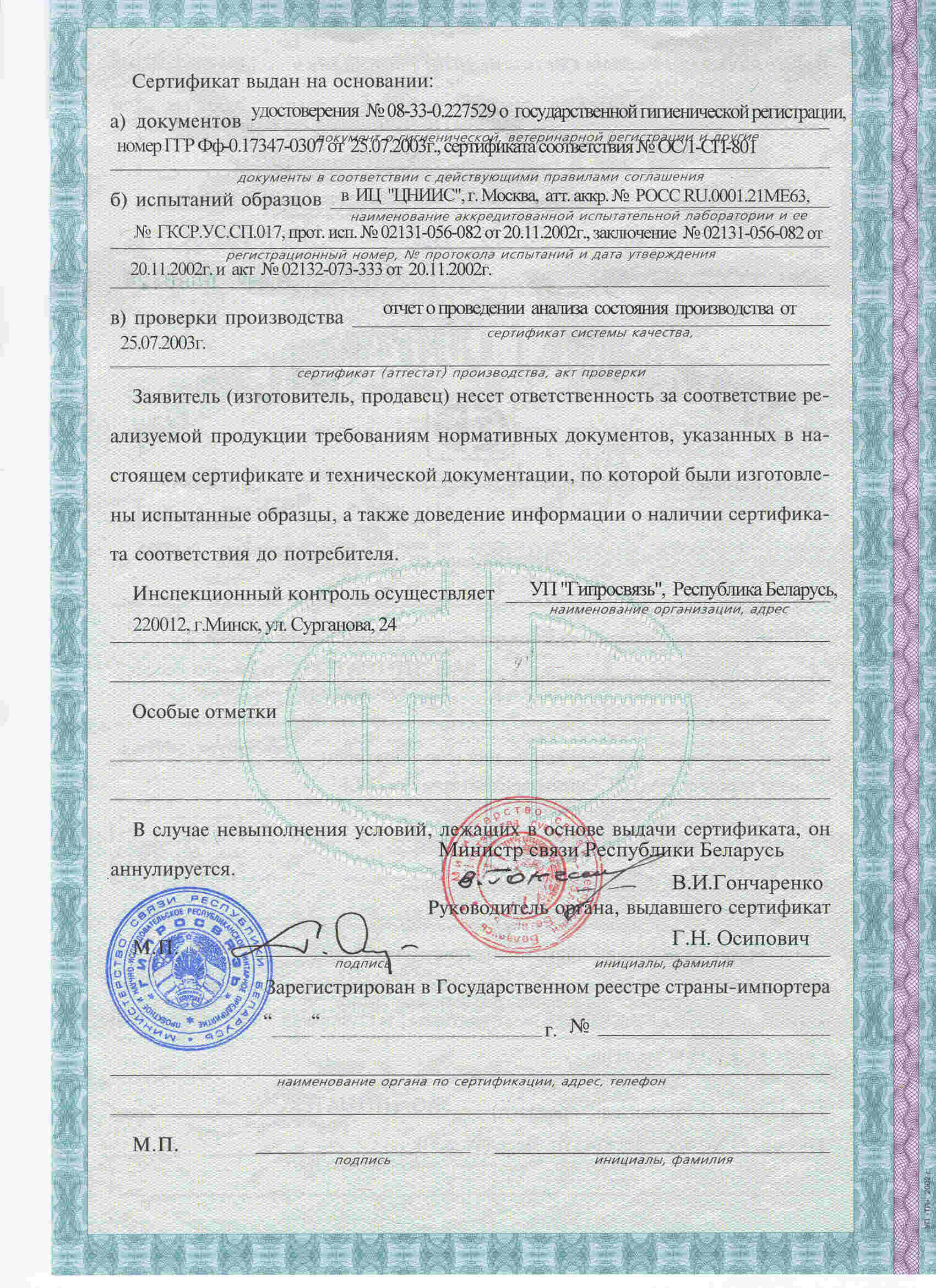

Сертификат соответствия Республики Беларусь (N BY/112.03.1.3ДА1655)(Вид 1, Вид 2)



Особенности

  • Технология ТС-РАМ (G.SHDSL) для передачи по одной или двум парам.
  • Возможность использования регенераторов.
  • Интерфейсы E1/FE1 и N*64 (V.35/V.36/X.21).
  • Один или два модема на плате.
  • Локальное или дистанционное питание сетевого оконечного оборудования (NTU) и регенераторов.
  • Различные типы конструктивов: Subrack, Minirack или настольный.
  • Обновление программного обеспечение при помощи Flash Loader.
  • Ток восстановления контактов.
  • Система сетевого управления SNMP.
  • Расширенный температурный диапазон.
  • Высокое качество и надежность работы.

Модем FlexDSL Orion для надежной передачи данных на большие расстояния

FlexDSL представляет собой xDSL-модемы, предназначенные для высокоскоростной передачи цифровых потоков в транспортных сетях и сетях доступа. Новое поколение модемов FlexDSL с интерфейсами G.703 и/или N64 (V.35/V.36/X.21) высокоэффективно для соединений цифровых телефонных станций, подключений удаленных мультиплексоров, базовых радиостанций, оборудования передачи данных и др. Благодаря функции “мультисервис” модем FlexDSL является идеальным решением для подключений к интегрированным сетям абонентов делового сектора, обеспечивая одновременно интерфейс FE1 для УАТС и N*64 для корпоративной ЛВС.

В новом поколении модемов FlexDSL используются специальные методы для достижения высокого качества связи даже в тяжелых условиях эксплуатации, а именно, ток восстановления контактов и расширенный температурный диапазон работы. Возможность использования линейных регенераторов позволяет еще больше увеличить дальность.

Все модули для установки в кассету имеют индивидуальные микропроцессоры, DC/DC конвертеры и схемы восстановления синхросигналов, таким образом, обеспечивается высокая надежность всей системы за счет отсутствия общих элементов. Новая система загрузки программного обеспечения Flash Loader под управлением операционной системы Windows 9x/NT позволяет обновлять встроенное ПО через серийный интерфейс (Monitor), не демонтируя модем.

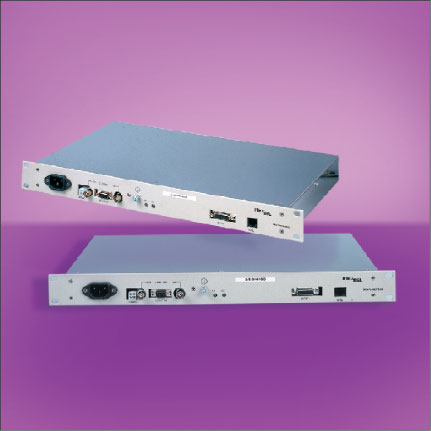

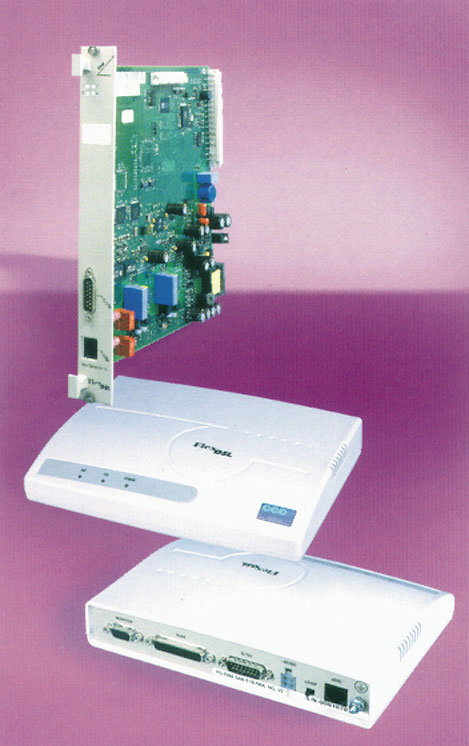

Модемы серии FlexDSL поставляются в трех типах конструктивного исполнения: для установки на телефонных станциях, в малых и домашних офисах. Модуль SubRack - для установки в 19" 6U кассету FlexGain. MiniRack - модуль высотой 1U для монтажа в 19" стойку или шкаф. Настольный вариант (Stand Alone) - компактный модуль для размещения на столе или иной горизонтальной поверхности.

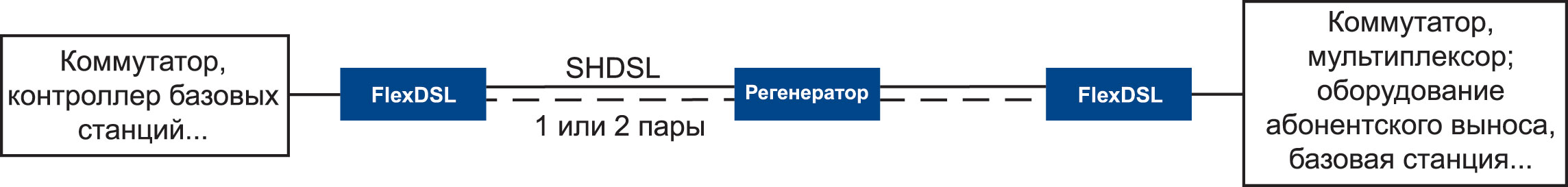

Передача полнодуплексного потока Е1 по одной или двум парам в существующих медных кабелях для соединений типа “АТС/АТС”, соединений с удаленными концентраторами, мультиплексорами “голос + данные” или с базовыми станциями сотовой связи:

Схема1

Экономически-эффективное предоставление услуг телефонной связи и передачи данных при помощи модемов FlexDSL со встроенным мультиплексором (мультисервис):

Схема2

Технические характеристики FlexDSL РАМ

Линейный код ТС-РАМ. 1 или 2 пары
Дальность (0.4 мм), 2 Мбит/с 3,9 км(1 пара)
Линейная скорость 192... 2320 кбит/с

Пользовательский интерфейс

G.703/704, N64 (V.35. V.36. X.21, RS232, RS485)
Функции E1—E1. E1—N64, E1—E1+N64
Опции Ток восстановления контактов, дистанционное питание
Конфигурация VT100
Диагностика G.826
Конструктивы (ВхШхГ, мм):
Subrack 262х30х233
Minirack 43.5х483х230
Настольный, тип 1 53х263х239
Настольный, тип 2 40х220х170

Информация для заказа

Вид кода заказа: FG-AAAA-BBCC-DDD-F-J, НН:
FG - код продукта для всего оборудования серии FlexGain и FlexDSL
АААА -код идентификации продукции и линейной технологии
РАМ - ТС-РАМ(G.SHDSL) - 1 или 2 пары
ВВ - код версии конструктива
SR - SubRack. модуль для установки в 19" 6U кассету FlexGain
MR - MiniRack, модуль высотой 1U для монтажа в 19" стойку или шкаф
SA - Настольный вариант в пластмассовом корпусе
СС - тип модуля
N - оборудование сетевого окончания (NTU), одиночный модуль
L - оборудование линейного окончания (LTU), одиночный модуль
2L - оборудование линейного окончания (LTU), сдвоенный модуль
DDD - тип пользовательского интерфейса
Е1В - Е1 (120 Ом), E1U - Е1 (75 Ом)
N64 – N*64 кбит/с интерфейс (V.35, V.36 или X.21), V35 - только для интерфейса V.35
E1B/N64 - многофункциональный модуль с двумя интерфейсами Е1 и N64 кбит/с со встроенным мультиплексором
FXx - возможность установки интерфейсов FXS или FXO
FXO - возможность установки интерфейсов FXO
F,J - код расширенных функций
R - с функцией маршрутизатора
МР - с функцией multipoint (распределение по двум парам)
RP - с функцией подачи дистанционного питания
НН - код версии продукта

Пример: FG-PAM-SAN-E1/N64 - FlexDSL модуль сетевого окончания (NTU), настольный, с функцией “мультисервис” (интерфейсы Е1+N*64), линейный код ТС-РАМ (G.SHDSL).

Техническая документация
