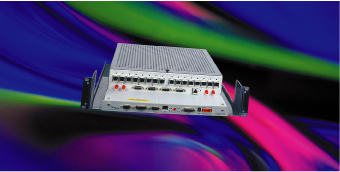

Система передачи SDH уровня STM-1 FlexGain T155
Системы передачи SDH уровня STM-1 FlexGain T155

Компактный оконечный мультиплексор STM-1

Сертификат соответствия Республики Беларусь
(N BY/112 .03.1.3.ДА1150)




Условия применения

В качестве аппаратуры систем передачи синхронной цифровой иерархии на ВСС России

Основные преимущества
  • компактное конструктивное исполнение
  • низкое энергопотребление
  • упрощенный режим настройки Plug & Play
  • функция автоматического гашения лазера (ALS)
  • линейное резервирование агрегатного потока 1+1 (MSP)
  • интерфейсы компонентных потоков G.703 и X.21/V11
  • интерфейс обслуживания станционного помещения
  • интерфейс канала служебной связи (EOW)
  • интерфейс доступа к заголовку STM-N (AUX)
  • интерфейс входа/выхода синхросигнала 2.048 МГц
  • встроенный SNMP-агент для локального/сетевого управления

Применение

Предназначен для организации терминальных узлов SDH уровня STM-1 или сетевых соединений типа “точка-точка” с выделением 20-ти потоков 2.048 Мбит/с.

Система сетевого управления

Для централизованного управления сетью мультиплексоров FlexGain T155 (включая FlexGain А155 и A2500) используется система сетевого управления FlexGain View (версия 2.0). Система управления реализована на платформе JAVA и использует ОС Windows NT либо UNIX.

Среди основных функций мониторинга и управления:

  • картография сети
  • сигнализация аварийных сообщений
  • конфигурирование сетевых элементов
  • тестирование оборудования
  • ведение журналов текущих и прошедших событий
  • автоматическая прокладка маршрутов для VC-12 в сети SDH
Технические характеристики

Интерфейсы компонентных потоков

Тип интерфейса

G.703, рек. ITU-T

X.21/V.11 синхронный

Количество интерфейсов

16

4

Скорость передачи, кбит/с

2048 +/- 50ppm

2048 +/- 50ppm

Линейный код

HDB3

Импеданс,Ом

120 сбалансированный

75 несбалансированный (опция)

Интерфейсы управления

Порт локального терминала

VT-100, RS-232

Порт сетевого управления

TCP/IP, 10BaseT

Интерфейс обслуживания станционного помещения

4 входа для внешних аварийных сигналов

Оптопара

Внешний источник питания 48/60В

Ток потребления 1-10мА

2 выхода к сигнализации станции

Релейный контакт

Напряжение на разомкнутых контактах <72В

Ток через замкнутые контакты < 0,1А

Цифровые интерфейсы служебной связи (EOW) и доступа к заголовкам SОH (AUX)

Тип интерфейса

V.11 синхронный

Скорость передачи

64 кбит/с

Интерфейс внешней синхронизации

Вход

Выход

2*2048 МГц, рек. ITU-T G.703.10 (120 Ом сбалансированный)

2048 МГц, рек. ITU-T G.703.10 (120 Ом сбалансированный)

Требования к электропитанию

Напряжение электропитания

-48/-60В (диапазон от –36В до -72В) постоянного тока

110-240В переменного тока (с дополнительным адаптером)

Потребляемая мощность

До 20Вт

Габариты

Шасси для 19” стойки (ВхШхГ)

90 х 440 х 450 мм

Условия эксплуатации

Температурный диапазон

От +50С до +450С

Относительная влажность

<85% при t = +250С

Характеристики оптических интерфейсов STM-1 в соответствии с рек. ITU-T G.957 и G958

Тип оптического интерфейса

IC-1.1 *

IC-1.2 **

Оптический передатчик

Диапазон рабочих длин волн, нм

1280-1335

1480-1580

Средняя мощность передачи, включая запас на старение:
Максимум, дБм
Минимум, дБм


0
-5


0
-5

Оптический приёмник

Чувствительность приёмника при коэф. Ошибок 10-10 ,дБм

-34

-34

Максимальный уровень допустимый на входе, дБм

0

0

Максимальный запас по мощности, дБ

1

1

Диапазон допустимого затухания между S и R, дБ

0-28

0-28

Длина ВО линии, включая 2дБ на соединения и запас на восстановление ВОК, км

0-70

0-100

























* - соответствует S1.1 + L1.1

** - соответствует S1.2 + L1.2
