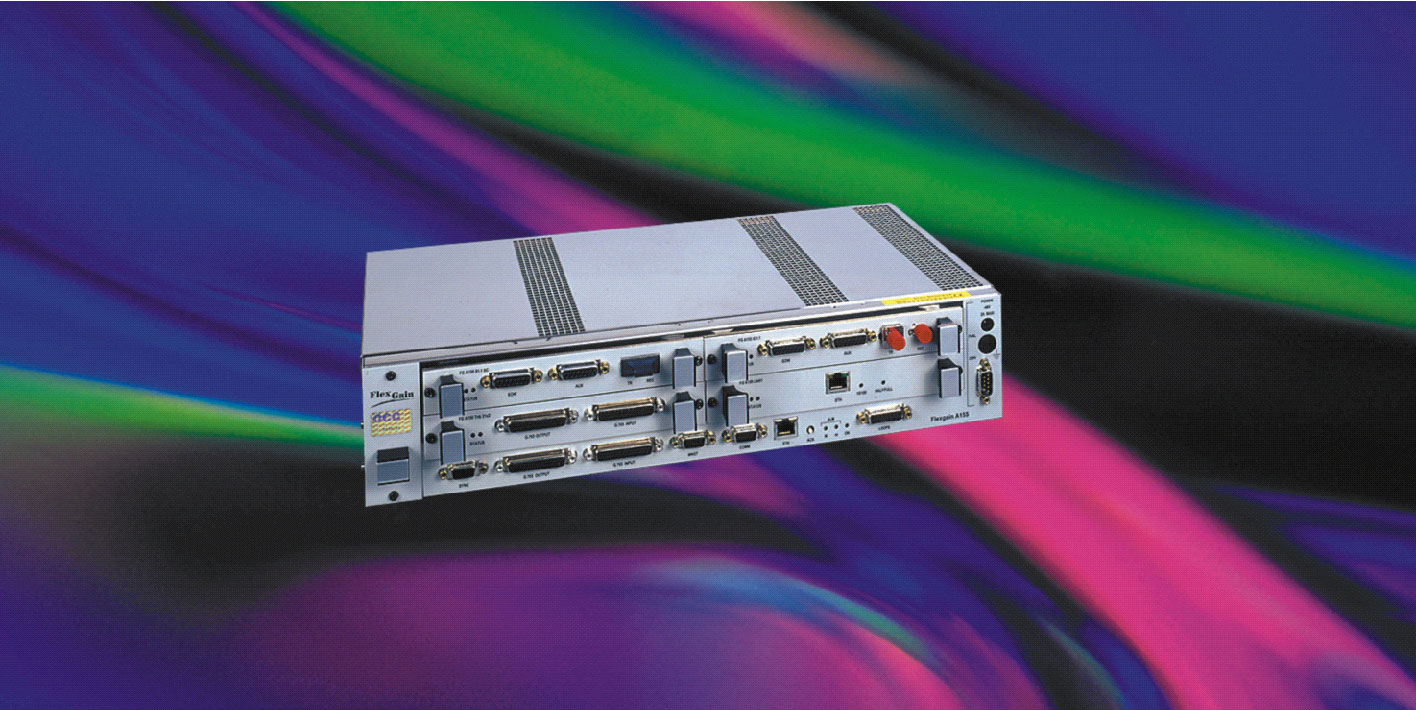

FlexGain A155
Полнофункциональный SDH мультиплексор выделения/добавления для смешанного трафика TDM+IP
Сертификат соответствия Республики Беларусь(N BY/112 .03.1.3.ДА1150)
- Условия применения
- Основные преимущества
- Применение
- Система сетевого управления
- Технические характеристики
- Характеристики оптических интерфейсов STM-1/4 в соответствии с рек. ITU-T G.957 и G958
- Модуль Ethernet IMA new!
Условия применения
В качестве аппаратуры систем передачи синхронной цифровой иерархии на ВСС России
Основные преимущества
- компактное конструктивное исполнение
- низкое энергопотребление
- расширение до уровня STM-4
- резервирование трафика MSP, SNC-P,VCPRing
- полнодоступная матрица Cross-Connect на уровне VC-12
- интерфейсы компонентных потоков E1, E3, DS3, Ethernet 10/100, STM-1o/e
- интерфейс обслуживания станционного помещения
- интерфейс канала служебной связи (EOW)
- интерфейс доступа к заголовку STM-N (AUX)
- интерфейс входа/выхода синхросигнала 2.048 МГц
- встроенный HTTP-сервер и SNMP-агент для локального/сетевого управления
Применение
FlexGain A155 предназначен для построения транспортных сетей SDH уровней STM-1/4 кольцевых и линейных структур. Может применяться в качестве кроссового коммутатора поддерживающего четыре направления STM-1. Оптимизирован для строительства волоконно-оптических сетей связи с передачей совместного трафика TDM и IP.
Система сетевого управления
Для централизованного управления сетью мультиплексоров FlexGain A155 (включая FlexGain T155 и A2500) используется система сетевого управления FlexGain View (версия 2.0). Система управления реализована на платформе JAVA и использует ОС Windows NT либо UNIX.
Среди основных функций мониторинга и управления:
 |
- картография сети
- сигнализация аварийных сообщений
- конфигурирование сетевых элементов
- тестирование оборудования
- ведение журналов текущих и прошедших событий
- автоматическая прокладка маршрутов для VC-12, VC-3, VC-4 в сети SDH
- автоматическая установка режимов защиты трафика
- автоматическое добавление/удаление сетевых элементов
|
Интерфейсы компонентных потоков |
|||||||
|
Тип интерфейса |
Рек. ITU-T G.703 |
Ethernet 10/100 Base T |
STM-1o Рек. ITU-T G.957/G.958 |
STM-1e Рек. ITU-T G.703 |
|||
|
E1 |
E3 |
DS3 |
|||||
|
Количество интерфейсов |
21-63 |
1-3 |
1-3 |
1-3 |
1-3 |
1-3 |
|
|
Скорость передачи,Мбит/с |
2,048 |
34,368 |
44,736 |
n*VC12/VC3 |
155,520 |
155,520 |
|
|
Линейный код |
HDB3 |
HDB3 |
B3ZS |
- |
NRZ |
CMI |
|
|
Импеданс,Ом |
120/75 |
75 |
75 |
120 |
- |
75 Ом |
|
|
Интерфейсы управления |
|||||||
|
Порт локального терминала |
VT-100, RS-232 |
||||||
|
Порт сетевого управления |
TCP/IP, 10BaseT |
||||||
|
Интерфейс обслуживания станционного помещения |
|||||||
|
4 входа для внешних аварийных сигналов |
Оптопара Внешний источник питания 48/60В Ток потребления 1-10мА |
||||||
|
2 выхода к сигнализации станции |
Релейный контакт Напряжение на разомкнутых контактах <72В Ток через замкнутые контакты < 0,1А |
||||||
|
Цифровые интерфейсы служебной связи (EOW) и доступа к заголовкам SDH (AUX) |
|||||||
|
Тип интерфейса |
V.11 синхронный |
||||||
|
Скорость передачи |
64 кбит/с |
||||||
|
Интерфейс внешней синхронизации |
|||||||
|
Вход Выход |
2*2048 МГц, рек. ITU-T G.703.10 (120 Ом сбалансированный) 2048 МГц, рек. ITU-T G.703.10 (120 Ом сбалансированный) |
||||||
|
Требования к электропитанию |
|||||||
|
Напряжение электропитания |
-48/-60В (диапазон от –36В до 72В) постоянного тока 110-240В переменного тока (с дополнительным адаптером) |
||||||
|
Потребляемая мощность |
До 60 Вт |
||||||
|
Габариты |
|||||||
|
Шасси для 19” стойки (ВхШхГ) |
90 х 440 х 300 мм |
||||||
|
Условия эксплуатации |
|||||||
|
Температурный диапазон |
От +50С до +450С |
||||||
|
Относительная влажность |
<85% при t = +250С |
||||||
|
Тип оптического интерфейса |
S-1.1 |
L-1.1 |
IC-1.1 * |
IC-1.2 ** |
S-4.1 |
L-4.1 |
|
Оптический передатчик |
||||||
|
Диапазон рабочих длин волн, нм |
1280-1335 |
1280-1335 |
1280-1335 |
1480-1580 |
1280-1335 |
1280-1335 |
|
Средняя мощность передачи, включая запас на старение: |
|
|
|
|
|
|
|
Оптический приёмник |
||||||
|
Чувствительность приёмника при коэффициент ошибок 10-10 ,дБм |
-31 |
-34 |
-34 |
-34 |
-28 |
-28 |
|
Максимальный уровень допустимый на входе, дБм |
-8 |
-2 |
0 |
0 |
-8 |
-8 |
|
Максимальный запас по мощности, дБ |
1 |
1 |
1 |
1 |
1 |
1 |
|
Диапазон допустимого затухания между S и R, дБ |
0-12 |
10-28 |
0-28 |
0-28 |
0-12 |
10-28 |
|
Длина ВО линии, включая 2дБ на соединения и запас на восстановление ВОК, км |
0-20 |
10-60 |
0-60 |
0-100 |
0-20 |
10-60 |
* - соответствует S1.1 + L1.1
** - соответствует S1.2 + L1.2
Модуль Ethernet IMA new!
Модуль Ethernet IMA мультиплексора FlexGain A155 предназначен для передачи трафика Ethernet через среду SDH. Это решение идеально подходит для приложений по передаче трафика до 10 Мбит/с.
Краткое описание модуля: FG A155 IMA.pdf
