Аппаратура цифровой системы передачи MEGATRANS-M
Аппаратура цифровой системы передачи MEGATRANS-S
Сертификат соответствия Республики Беларусь
(N BY/112 03.1.2.ДА0997)


Основные особенности
  • Высокоскоростная симметричная передача данных по двум ненагруженным медным витым парам;
  • Совместимость с аналоговыми системами передачи;
  • Линейное кодирование CAP8 – CAP128 (в зависимости от линейной скорости);
  • Линейная скорость от 144 кбит/с до 2064 кбит/с;
  • Автоматический выбор скорости передачи в линии в зависимости от заданной скорости передачи по сетевому интерфейсу (для интерфейсов Nx64);
  • Встроенная функция восстановления контактов;
  • Встроенные функции контроля ошибок (ITU-T G.826) и оценки качества соединения (Noise Margin по ETS TS 101 135);
  • Встроенные функции диагностики и самотестирования;
  • Возможность передачи как неструктурированного, так и структурированного (структура цикла согласно ITU-T G.704) потока Е1;
  • Программное управление защёлкиванием (по фронту или спаду сигнала синхронизации) данных для интерфейса Nx64 кбит/с;
  • Поддержка различных режимов синхронизации;
  • Легкость применения, низкая потребляемая мощность;
  • Различные варианты организации управления;
  • Возможность загрузки программного обеспечения с любого компьютера, поддерживающего режим эмуляции терминала типа VT 100;
  • Различные типы конструктивного исполнения;
  • Возможность использования и применения различных источников электропитания и схем организации питания.
Схемы применения

MEGATRANS-S применяется для организации линейных трактов без регенераторов.

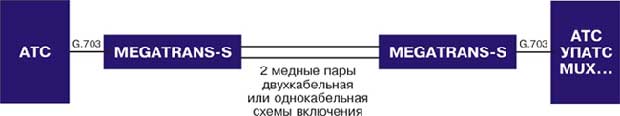

Пример использования MEGATRANS-S



MEGATRANS-M применяется для организации линейных трактов с одним дистанционно питаемым регенератором (либо с возможностью подвода электропитания к линейным регенераторам "через один").

Пример использования MEGATRANS-M



Назначение и область применения

Входящие в состав семейства входят модули с различными сетевыми интерфейсами (G.703, Nx64 (V.35/RS530/V.36/RS449/X.21)). Таким образом, MEGATRANS может использоваться в качестве системы передачи между оборудованием мультиплексирования, маршрутизации и кросс коммутации в сетях различного назначения, а именно:

  • для организации каналов Е1 (2048 кбит/с) между АТС, оборудованием абонентского выноса, TDM-мультиплексирования и базовыми станциями мобильных сетей, а также подключения их к сетям SDH;
  • для организации высокоскоростных каналов связи в сетях передачи данных и соединения узлов доступа Internet-провайдеров.
Модули семейства подразделяются на модули сетевого окончания (NTU), модули линейного окончания (LTU) и регенераторы, предназначенные для установки на узлах оператора (провайдера) и в регенерационных пунктах, соответственно.

Технология передачи

Система MEGATRANS создана на основе прогрессивных технологий xDSL с применением линейных БИС послед­него поколения. С целью достижения лучших параметров по дальности и помехозащищенности, особенно при рабо­те на межстанционных линиях, НТЦ НАТЕКС разработал для серии MEGATRANS уникальную несимметричную, адаптивную, многопозиционную модуляцию с регулируемым уровнем. Сравнительный анализ показывает, что технология MEGATRANS обеспечивает лучшие параметры, чем любые другие известные методы кодирования, например HDSL 2B1Q или САР. MEGATRANS-S применяется для организации линейных трактов без регенераторов.
MEGATRANS-M применяется для организации линейных трактов с одним регенератором.
MEGATRANS-S и M - системы передачи, позволяющие экономически эффективно решить проблему цифровизации местных линий связи. Системы MEGATRANS обеспечивают передачу на большей дистанции, чем модемы HDSL с кодами 2B1Q и CAP.
MEGATRANS-S и M широко используются для межстанционных соединений, подключения абонентских мультиплексоров и УПАТС, технологической связи, организации резервных каналов, подключения базовых станций и многих других приложений.

Система передачи FlexDSL MEGATRANS технологии MSDSL предназначена для передачи цифровой информации со скоростью до 2048 кбит/с (G703/G704) по медным кабельным линиям связи при длине одного участка регенерации (переприема) до 22 км, с возможностью последующего преобразования в аналоговые (ТЧ) или цифровые (n*64 кбит/с) каналы. Система FlexDSL MEGATRANS может применяться в одном кабеле совместно с аналоговой аппаратурой передачи с частотным разделением каналов (типа К-60, КАМА, K-24, KВ-12 ). В системе предусмотрены возможности организации канала служебной связи и обеспечения функций удаленного управления, диагностики и мониторинга.

Информация для заказа

Номер по спецификации

Наименование

Интерфейс

пользователя

Питание

лок./дист

Исполнение

Источник /потребитель ДП

MGS-S-SAN-N64

модуль NTU-L

V.35

лок. пит.

настольн.

потреб. ДП

MGS-S-SAN-E1B

модуль NTU-L

G.703

лок. пит.

настольн.

потреб. ДП

MGS-S-MRN-E1B

модуль NTU-L

G.703

лок. пит.

minirack.

потреб. ДП

MGS-S-MRN-N64

модуль NTU-L

V.35

лок. пит.

minirack.

потреб. ДП

MGS-M-MRL-E1B

модуль LTU-R

G.703

дист. пит.

minirack.

источник ДП

MGS-M-SRL-E1B

модуль LTU-R

G.703

дист. пит

стоечн.

источник ДП

MGS-M-RGN-E1B

модуль регенератора

G.703

дист. пит.

регенератор

потреб. ДП

Протоколы и отзывы
