Модемы семейства FlexDSL MSDSL
MSDSL


Сертификат соответствия Республики Берарусь
(N BY/112 03.1.2.ДА1264)




Основные особенности

  • Высокоскоростная симметричная передача данных по одной ненагруженной медной витой паре с волновым сопротивлением 135 Ом в соответствии с ETS TS 101 135;
  • Линейное кодирование CAP8 – CAP128 (в зависимости от линейной скорости);
  • Линейная скорость от 144 кбит/с до 2064 кбит/с;
  • Автоматический выбор скорости передачи в линии в зависимости от заданной скорости передачи по сетевому интерфейсу (для интерфейсов Nx64 и Ethernet);
  • Встроенная функция восстановления контактов;
  • Встроенные функции контроля ошибок (ITU-T G.826) и оценки качества соединения (Noise Margin по ETS TS 101 135);
  • Встроенные функции диагностики и самотестирования;
  • Возможность передачи как неструктурированного, так и структурированного (структура цикла согласно ITU-T G.704) потока Е1;
  • Программное управление защёлкиванием (по фронту или спаду сигнала синхронизации) данных для интерфейса Nx64 кбит/с;
  • Поддержка различных режимов синхронизации;
  • Поддержка функций фильтрации пакетов и компрессии для интерфейса Ethernet 10Base-T;
  • Легкость применения, низкая потребляемая мощность;
  • Различные варианты организации управления;
  • Возможность загрузки программного обеспечения с любого компьютера, поддерживающего режим эмуляции терминала типа VT 100;
  • Возможность использования и применения различных источников электропитания и схем организации питания.

Схемы применения

Подключение к Интернет

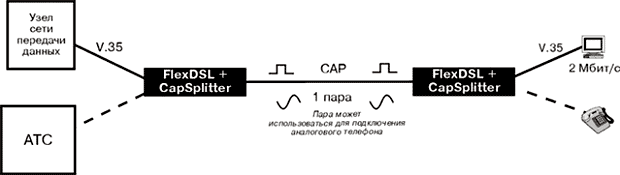

Одновременная передача речи и данных с применением аналогового разделителя (сплиттера)

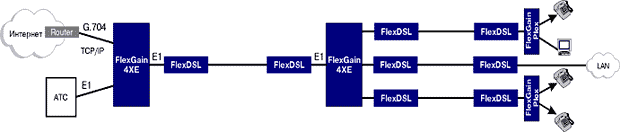

строение интегрированных сетей абонентского доступа

Назначение и область применения

FlexDSL MSDSL – передача по одной паре со скоростью от 144 кбит/с до 2064 кбит/с. Модуляция CAP8…CAP128. Применяется для:

  • Доступа в Интернет
  • Объединения ЛВС
  • Организации соединительных линий между ЦАТС
  • Выноса номерной ёмкости
  • Высокоскоростного доступа к сетям SDH

Дополнительным преимуществом семейства FlexDSL MSDSL является возможность применения модулей с различными типами сетевых интерфейсов при организации канала связи, что позволяет избежать применения дорогостоящих конвертеров интерфейсов, а наличие у некоторых моделей встроенного POTS-сплиттера позволяет Internet-провайдерам подключать пользователей без использования дополнительных кабельных пар по существующим абонентским линиям.

Технология передачи

Технология передачи синхронного цифрового потока по одной медной паре с изменяемой линейной скоростью получила название MSDSL. В основе технологии лежит адаптивная САР модуляция. Обладая наименьшей шириной спектра, модемы семейства FG-MSDSL перекрывают наибольшее расстояние на кабеле хорошего качества. Особенности линейного спектра позволяют использовать частотные разделители для одновременной передачи телефонного канала. Частотный разделитель Cap-Splitter интегрирован в некоторые модели FG-MSDSL.

Технология передачи

Передача дуплексного цифрового потока до 2 Мбит/с по 1-й паре. Линейное кодирование CAP, обеспечивающее лучшие параметры по дальности.

Список моделей

FG-MSDSL-SAN-E1B, NG/с Модуль FlexDSL, stand alone,1*MSDSL, NTU, M/S, 1*E1 120 Ом, ЛП/ДП, в комплекте с блоком питания, разъемом для G.703 и кабелем DSL
FG-MSDSL-MRN-E1B, NG/с Модуль FlexDSL, minirack,1*MSDSL, NTU, M/S, 1*E1 120 Ом, ЛП/ДП, в комплекте с кабелем питания, разъемом для G.703 и кабелем DSL
FG-MSDSL-MRL-E1B, NG/с Модуль FlexDSL, minirack,1*MSDSL, LTU, M/S, 1*E1 120 Ом, с подачей ДП или тока восстановления контактов, в комплекте с кабелем питания, разъемом для G.703 и кабелем DSL
FG-MSDSL-SRL-E1B, NG/с Модуль FlexDSL, subrack,1*MSDSL, LTU, M/S, 1*E1 120 Ом, с подачей ДП или тока восстановления контактов, в комплекте с разъемом для G.703 и кабелем DSL
FG-MSDSL-SAN-N64-Spl, NG/с Модуль FlexDSL, stand alone,1*MSDSL, NTU, M/S, 1*V.35, ЛП, с встроенным POTS-splitter, в комплекте с блоком питания, кабелем V.35 DTE и кабелем DSL
FG-MSDSL-SAN-N64, NG/с Модуль FlexDSL, stand alone,1*MSDSL, NTU, M/S, 1*V.35, ЛП/ДП, в комплекте с блоком питания, кабелем V.35 DTE и кабелем DSL
FG-MSDSL-MRN-N64, NG/с Модуль FlexDSL, minirack,1*MSDSL, NTU, M/S, 1*V.35, ЛП/ДП, в комплекте с кабелем питания, кабелем V.35 DTE и кабелем DSL
FG-MSDSL-MRL-N64, NG/c Модуль FlexDSL, minirack,1*MSDSL, LTU, M/S, 1*V.35, с подачей ДП или тока восстановления контактов, в комплекте с кабелем питания, кабелем V.35 DTE и кабелем DSL
FG-MSDSL-SRL-N64, NG/с Модуль FlexDSL, subrack,1*MSDSL, LTU, M/S, 1*V.35, с подачей ДП или тока восстановления контактов, в комплекте с кабелем V.35 DTE и кабелем DSL
FG-MSDSL-SAN-Eth-Spl, NG/с Модуль FlexDSL, stand alone,1*MSDSL, NTU, M/S, 1*Ethernet, ЛП, встроенный POTS-splitter, в комплекте с блоком питания и кабелем DSL
FG-MSDSL-SAN-Eth, NG/с Модуль FlexDSL, stand alone,1*MSDSL, NTU, M/S, 1*Ethernet, ЛП/ДП, в комплекте с блоком питания и кабелем DSL
FG-MSDSL-MRN-Eth-Spl, NG/c Модуль FlexDSL, minirack,1*MSDSL, NTU, M/S, 1*Ethernet, ЛП, встроенный POTS-splitter, в комплекте с кабелем питания и кабелем DSL
FG-MSDSL-MRN-Eth, NG/c Модуль FlexDSL, minirack,1*MSDSL, NTU, M/S, 1*Ethernet, ЛП/ДП, в комплекте с кабелем питания и кабелем DSL
FG-MSDSL-MRL-Eth, NG/c Модуль FlexDSL, minirack,1*MSDSL, LTU, M/S, 1*Ethernet, с подачей ДП или тока восстановления контактов, в комплекте с кабелем питания и кабелем DSL
FG-MSDSL-SRL-Eth, NG/с Модуль FlexDSL, subrack,1*MSDSL, NTU, M/S, 1*Ethernet, с подачей ДП или тока восстановления контактов, в комплекте с кабелем DSL
FG-MSDSL-RGN-PL, NG/с Регенератор FlexDSL MSDSL, пластмассовый корпус
FG-MSDSL-RGN-ST, NG/с Регенератор FlexDSL MSDSL, металлический корпус
FG-CAP64-SAN-E1B, NG/с Модуль FlexDSL, stand alone,1*CAP64, NTU, M/S, 1*E1, 120 Ом, ЛП/ДП, в комплекте с блоком питания, разъемом для G.703 и кабелем DSL
FG-CAP64-MRN-E1B, NG/с Модуль FlexDSL, minirack,1*CAP64, NTU, M/S, 1*E1 120 Ом, ЛП/ДП, в комплекте с кабелем питания, разъемом для G.703 и кабелем DSL
FG-CAP64-MRL-E1B, NG/с Модуль FlexDSL, minirack,1*CAP64, LTU, M/S, 1*E1 120 Ом, с подачей ДП или тока восстановления контактов, в комплекте с кабелем питания, разъемом для G.703 и кабелем DSL
FG-CAP64-SRL-E1B, NG/с Модуль FlexDSL, subrack,1*CAP64, LTU, M/S, 1*E1 120 Ом, с подачей ДП или тока восстановления контактов, в комплекте с разъемом для G.703 и кабелем DSL
FG-CAP64-RGN-ST, NG /с Регенератор FlexDSL CAP64, металлический корпус

Протоколы и отзывы

Техническая документация
