Интегрированное устройство абонентского доступа FlexDSL MDSL
MDSL

Сертификат соответствия Республики Беларусь
(N BY/112 03.1.2.ДА1264)




Основные особенности

  • Высокоскоростная симметричная передача данных по одной ненагруженной медной витой паре с волновым сопротивлением 135 Ом в соответствии с ETSI TS 101 135;
  • Линейное кодирование 2B1Q;
  • Линейная скорость от 144 кбит/с до 2320 кбит/с;
  • Ручной или автоматический режим выбора линейной скорости;
  • Сетевой стык Ethernet 10BaseT;
  • Встроенный HUB на 4 порта;
  • Функции моста или маршрутизатора;
  • AAL5 для АТМ поверх SDSL;
  • Установка приоритетов для трафика;
  • Поддержка DNS;
  • Встроенный DHCP сервер;
  • Поддержка NAT;
  • Статическая и динамическая маршрутизация, RIP
  • Встроенные функции диагностики и самотестирования;
  • Легкость применения, низкая потребляемая мощность;
  • Консольный порт для локального управления;
  • Управление по TELNET;
  • Встроенный SNMP агент;
  • Возможность дистанционной загрузки программного обеспечения по протоколу TFTP;

Схемы применения

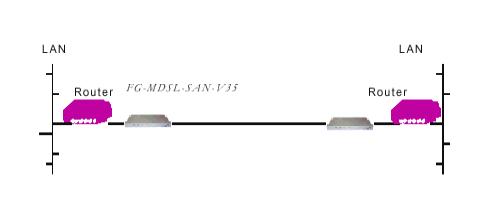

Подключение к Интернет
При организации MDSL-соединения устройства FG-MDSL-SAN-V35, NG используются совместно с маршрутизаторами.



Подключение к Интернет



Подключение к Интернет с использованием встроенного маршрутизатора

Назначение и область применения

Интегрированное устройство абонентского доступа FlexDSL MDSL, далее «устройство», предназначено для организации связи между компьютерными сетями по однопарным физическими линиям (DSL).

Существенным преимуществом является возможность работы в сетях ATM, обеспеченная технологией ATM over DSL. Предусмотрена поддержка интерфейса «пользователь-сеть», виртуальных соединений, инкапсуляция IP и PPP трафика.

Со стороны локальной сети (LAN) устройство представимо как четырехпортовый концентратор (Hub) на скорость 10 Мбит/с с интерфейсом 10Base-T и физическими соединителями RJ45.

Устройство FlexDSL MDSL может функционировать в режимах моста (Bridge), реализующего протоколы «transparent bridge – прозрачный мост» и «spanning tree – связующее дерево» в соответствии со стандартом IEEE802.1d, или моста/маршрутизатора (Router), обеспечивающего трансляцию сетевых адресов (NAT). Со стороны WAN устройство выступает как SDSL-модем, обладающий приведенными ниже физическими характеристиками и использующий для передачи информации протокол ATM. Наличие сетевого интерфейса Ethernet 10BaseT, позволяет оператору быстро предоставлять услуги по объединению территориально распределённых локальных сетей, обеспечивать высокоскоростной доступ к сети Интернет и использовать модули FG-MDSL-SAN-4Eth-R, FG-MDSL-SRL-4Eth-R и FG-MDSL-MRN-4Eth-R в других приложениях, требующих высокоскоростной передачи данных.

Использование технологии АТМ делает возможным подключение модулей FG-MDSL-SAN-4Eth-R, FG-MDSL-SRL-4Eth-R и FG-MDSL-MRN-4Eth-R к оборудованию DSLAM различных производителей.

Технология передачи

FlexDSL MDSL – передача по одной паре со скоростью от 128 кбит/с до 2,3 Мбит/с. Модуляция 2B1Q.. Этот тип кодирования наиболее широко распространён на медных линиях, попадающих под определение «Последняя миля», т.е. тонких городских кабелях типа ТПП, ТП и обладает наименьшей дальностью передачи. Однако, на сильно зашумлённых кабелях городской сети, удаётся установить более качественное соединение, чем на модемах с кодированием САР. Модемы MDSL сконструированы на современной элементной базе и используют прогрессивные методы эхокомпенсации и адаптивного эквалайзера, что обеспечивает большую дальность в сравнении с аналогичными модемами 2B1Q.
