Модем IDSL для физических линий NTU-128 Voice
Модем IDSL для физических линий
NTU-128 Voice
Сертификат Минсвязи России (N ОС/1-ТМ-120)

NTU-128 VOICE предназначен для организации высокоскоростного канала передачи данных и дополнительного телефонного канала по двухпроводной физической линии связи на расстояние более 200 км. Применение NTU-128 VOICE на абонентской линии позволяет одновременно подключаться к телефонной сети и Internet в режиме On-line.

Модем IDSL NTU-128 уже зарекомендовал себя как надежное, экономичное и уникальное по ряду характеристик сетевое устройство. Теперь он интегрирован в универсальную платформу FiexGain, которая объединяет в едином конструктиве лучшие технологии передачи по медным и волоконно-оптическим линиям в комбинации с гибкой и модульной подсистемой временного разделения. Платформа FiexGain является реальным воплощением мечты о создании универсального и одновременно экономически эффективного оборудования доступа. Применение платформы FiexGain позволяет оператору поэтапно расширять возможности узла доступа путем установки дополнительных модулей NTU-128, HDSL, MSDSL (до 2 Мбит/с), волоконно-оптических модемов (до 155 Мбит/с) и других блоков!

Устанавливая на абонентскую или выделенную линию модем NTU-128 Voice, оператор полностью сохраняет возможность ее использования для телефонной связи (в том числе факсимильной и модемной} и одновременно организует дополнительный, постоянно действующий канал высокоскоростной передачи данных 64 кбит/с. Функция Voice может быть отключена, тогда модем NTU-128 организует канал данных до 128 кбит/с.

NTU-128 Voice включает в себя сразу два устройства - модем и мультиплексор. В отличие от распространенной технологии Data over Voice (частотное разделение голосового и цифрового каналов), применяющейся в изделиях других компаний, в модемах NTU-128 Voice производится кодирование (аналого-цифровое преобразование) речевых сигналов методом ИКМ (ITU-T G.711). Затем происходит временное разделение кодов канала тональной частоты (телефонного) и канала передачи данных при сохранении их полной независимости. Тем самым достигается высочайшее качество как цифрового, так и аналогового каналов.

Огромным преимуществом NTU-128 Voice является также наличие линейных регенераторов NTU-REPEATER, позволяющих многократно увеличить длину линии связи.

Особенности
  • Два модема на одной плате, до 28 модемов в кассете для "стоечного” исполнения
  • ЖКИ дисплей и клавиатура на передней панели модема в настольном исполнении для мониторинга и управления
  • Скорость в канале передачи данных до 128 кбит/с (синхронный режим),
    38,4 кбит/с (асинхронный режим)
  • Возможность организации канала передачи данных (до 64 кбит/с) одновременно с каналом подключения к телефонной сети (речь кодируется алгоритмом ИКМ 64 кбит/с ITU-T G.711)
  • Допустимая длина линии до 30 км (диаметр жилы 1,2 мм)
    без применения регенераторов, до 240 км с применением регенераторов
  • Модем работает на двухпроводных ненагруженных физических линиях, допустимо использование составных кабелей
  • Применена адаптивная эхо-компенсация, линейное кодирование 2B1Q
  • Дистанционное или локальное питание регенераторов
  • Интерфейсы: цифровые - V.24, V.35: аналоговые - FXO, FXS
  • Программирование сигнплов управления цифрового интерфейса

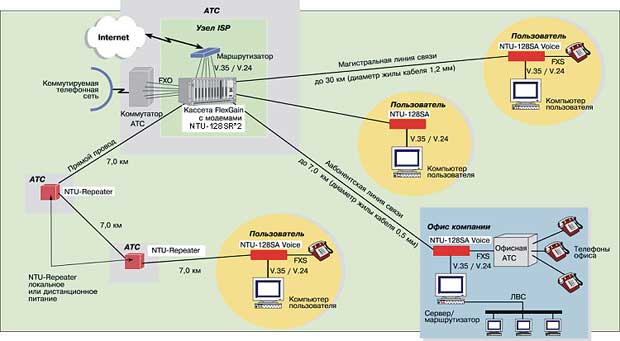

Схема применения

Схема применения NTU-128 Voice

Технические характеристики
Основные параметры
Скорость передачи (DTE) 48, 56, 64, 72, 112, 128 кбит/с - синхр.
1,2 - 38,4 кбит/с - асинхр.
Линейное кодирование 2B1Q с эхо-компенсацией
Скорость в линии (DCE) 160 кбит/с
Уровень выходного сигнала 13,7 dBm
Автоматический эквалайзер есть
Максимально допустимое
сопротивление шлейфа (сегмента)

1300 Ом
Максимальное затухание
в сегменте на частоте 40 кГц

42 dBm
Синхронизация внутренняя, внешняя, из линии
Интерфейс DTE V.24 (DB25) или V.35 (MRAC34)
Аналоговые интерфейсы FXO (RJ-11) или FXS (RJ-11) соответствуют п. 2.2.1-2.2.4 "Технических требований к аппаратуре абонентских цифровых систем передачи” Минсвязи РФ, редакция 2-97
Диагностика согласно ITU-T V.54

Состав оборудования
FG-R-W 19" кассета для установки до 14 модемов NTU-128SR*2, верхняя кросс-плата
NTU-128SR*2 двухмодем ная карта, без интерфейсов для установки в кассету FlexGaIn
NTU-V35 интерфейсный модуль V.35 (DB25) для модема NTU-128SR*2
NTU-V24 интерфейсный модуль V.24 для модема NTU-128SR*2
NTU-FXO интерфейсный модуль FXO для модемов NTU-128xxx
NTU-FXS интерфейсный модуль FXS для модемов NTU-128xxx
NTLM28V-SA/V35 внешний модем c V.35 интерфейсом
NTU-128V-SA/V24 внешний модем с V.24 интерфейсом
NTU-REPEATER регенератор

Управление и конфигурация
Автономный модуль:
ЖКИ дисплей 2х16 символов
Клавиатура 4 клавиши
Светодиодные индикаторы Sync/Power, TD, RD, TST
При использовании кассеты:
Управление локальными
и дистанционным модемами

VT-100, SNMP
Светодиодные индикаторы Sync/Power, TD, RD

Габариты (ШхВхГ)
NTU-128SA 216х56х315 мм
Кассета FG-R-W 483х266х263 (250) мм
Корпус FG-COMPACT 307х288х102 мм (без установочных ножек)

Электропитание
Напряжение питания
Автономный модуль ~220 В±10% (50/60 Гц)
Кассета FG-R-W -38...72 В (постоянного тока)
Потребляемая мощность
NTU-128SA <6 Вт

Техническая документация
