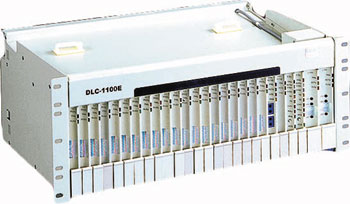

DLC-1100E

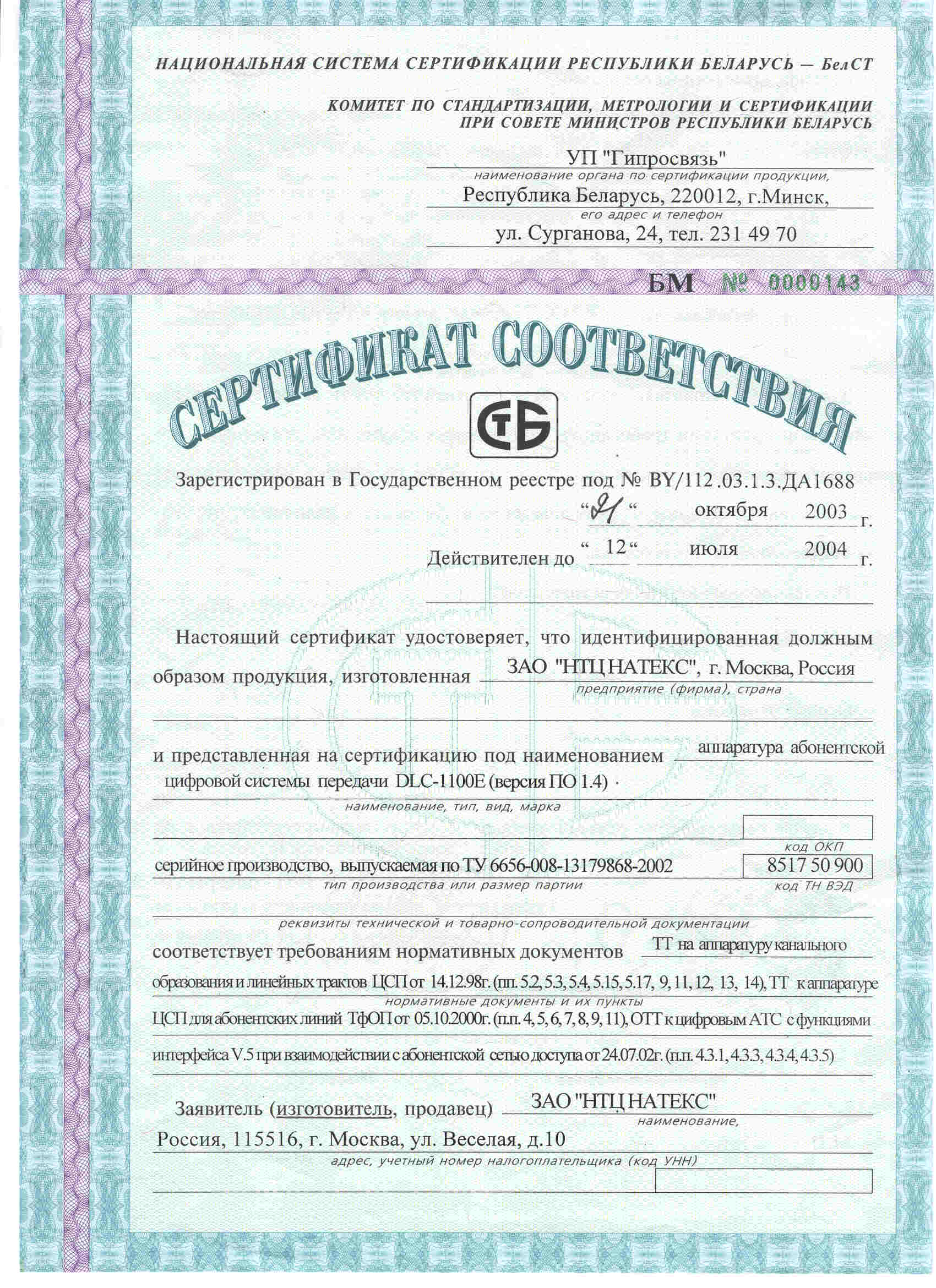

Сертификат соответствия Республики Беларусь (N BY/112.03.1.3.ДА1688) Области применения
- Телефонизация многоквартирных домов
- Телефонизация крупных жилых комплексов с оказанием смешанных (аналого-цифровых) услуг связи
- Телефонизация деловых центров
- Телефонизация сельских населенных пунктов и коттеджных поселков
- 120 телефонных номеров в одной кассете
- Объединение возможностей аппаратуры уплотнения и цифровых концентраторов
- Предоставление всех видов услуг (телефон, факс, ISDN, Fast Internet)

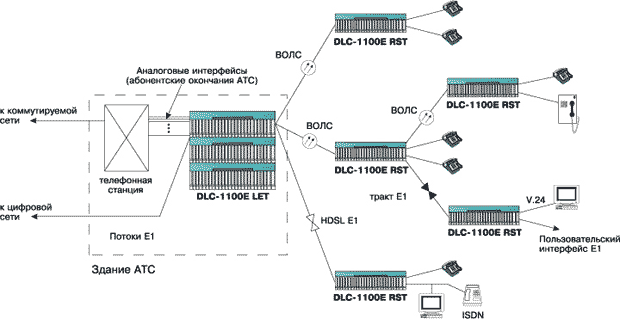

- Подключение к АТС любых систем по ab-линиям или прямое подключение к цифровым АТС по стыку Е1 G.703с сигнализацией V5.2
- Встроенный линейный оптический интерфейс (дистанция до 64 км)
- Встроенный оптический интерфейс STM-1
- Динамическая концентрация
- Резервирование, система самодиагностики и оповещения об авариях
- Гибкие возможности конфигурирования, в том числе в режиме "кольца"
- Возможность управления оборудованием DLC по протоколу SNMP
Технические характеристики
| Станционный
интерфейс |
|
|---|---|
| Входной импеданс | 600 Ом |
| Входной уровень сигнала | + 5дБм (макс.) |
| Чувствительность детектора звонка | 20 В, 20 ... 55 Гц |
| Частота метрического сигнала | 12 кГц, 16 кГц ± 100 Гц |
| Функция смены полярности | есть |
Абонентский интерфейс |
|
| Входной импеданс | 600 Ом |
| Входной уровень сигнала | + 5дБм (макс.) |
| Постоянный ток шлейфа | 30 мА |
| Постоянное напряжение | 44 В |
| Сопротивление шлейфа | 1800 Ом (25 мА)/1930 Ом (23 мА) |
| Определение поднятой трубки | <2.0 кОм |
| Определение опущенной трубки | > 9 кОм |
| Набор номера | Pulse, DTMF |
| Напряжение звонка | 60, 65, 85, 95 В (програм.) |
| Частота звонка | 16 ... 50 Гц (програм.) |
Аналоговые интерфейсы |
|
| Импеданс | 600 Ом |
| Ослабление сигнала | 2 дБ ± 0.5 дБ |
| Отраженный сигнал | CCITT G.122 2 пров. RL>20 dB 0.3-3.4 кГц 4 пров. RL>28 dB 0.3-3.4 кГц |
| Полоса пропускания | 300 Hz-3.4 KHz (+0.5, -1.0 dB) |
| Шум в канале | -65dBOp G.712 200 pWp G.123 |
| Перекрестные помехи | -67 dBmO |
| Продольный баланс | CCITT G.117 & O.121 |
| Цифровые интерфейсы
|
|||
| Скорость | Интерфейс | Кол-во портов | |
|---|---|---|---|
| Модуль синхронной передачи данных N*64 |
N*64 кбит/с N=1...31 |
V.35 | 1 |
| Модуль одного интерфейса 10BaseT |
N*64 кбит/с N=1...31 |
10BaseT | 1 |
| Модуль цифрового тракта E1 |
2.048 Мбит/с (HDB3) |
CCITT G.703 120 Ом |
1 |
| Модуль каналов ISDN | 160 Кбит/с 2B1Q |
ISDN "U" 2B+D |
6 |
| Линейный тракт |
|||
| Скорость и коды: | |||
| E1 2.048 Mbps | ±50 ppm HDB3 | ||
| Оптический 49.152 Мбит/с |
±50 ppm ScrambledNRZI | ||
| STM-1 155 Мбит/с |
± 30 ppm ScrambledNRZI | ||
| Амплитуда: | |||
| E1 3.0 Vpk | CCITT G.703 Sec.6 | ||
| Оптический | -7 dBm (laser) @1310 nm | ||
| Максимальное ослабление: | |||
| E1 | -38 dB @1.024 MHz | ||
| Оптический | -34 dB @49.152 Mbps | ||
| Импеданс: | |||
| E1 | 120 Ом | ||
| Питание | от -42 В до -63 В, постоянный ток 200 В 50/60 Гц переменный ток через конвертор |
| Габариты ("ширина"х"высота"х"глубина") |
485x178х254 мм |
| Масса | 9 кг |
| Температурный диапазон | |
|---|---|
| Станционный полукомплект | от 0°С до +60°С |
| Абонентский полукомплект | от -40°С до +60°С |
| Относительная влажность | |
| Станционный полукомплект | от 10 до 80% |
| Абонентский полукомплект | от 5% до 95% |
