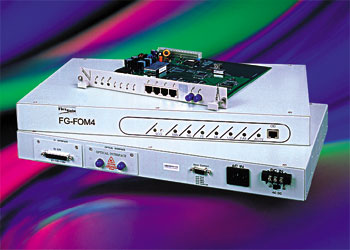

Оптический модем-мультиплексор на 4 канала Е1 FlexGain FOM4
Оптический модем-мультиплексор на 4 канала Е1
FlexGain FOM4

Сертификат соответствия Республики Беларусь
(N BY/112 .03.1.3.ДА1042)



Основные особенности

Передача 4-х потоков Е1 по волоконно-оптическим линиям связи

Мультиплексор FlexGain FOM4 входит в состав универсальной платформы FlexGain, которая объединяет в едином конструктиве лучшие технологии передачи по медным и волоконно-оптическим линиям. FlexGain FOM4 обеспечивает высококачественную передачу 4-х каналов Е1 по волоконно-оптической линии связи (ВОЛС) на большие расстояния.

Низкая стоимость и высокая надежность мультиплексора FlexGain FOM4 делает его привлекательным как при построении новых сетей, так и при расширении уже существующих.

Мультиплексор FlexGain FOM4 выпускается в автономном конструктиве minirack (19", 1U) или в виде платы для установки в кассету универсальной платформы FlexGain.

Типовые варианты использования
  • Подключение платформы абонентского доступа FlexGain к опорной сети
  • Подключение по ВОЛС гибкого мультиплексора FlexGain Plex
  • В качестве оборудования линейного тракта для организации абонентского выноса
  • Организация межстанционной связи
  • Организация доступа в оптические сети SDH/SONET
  • Организация связи между центральным контроллером и базовыми станциями в сотовых сетях
  • Построение транспортной среды передачи (организация цифровых потоков ведомственных и технологических сетей)

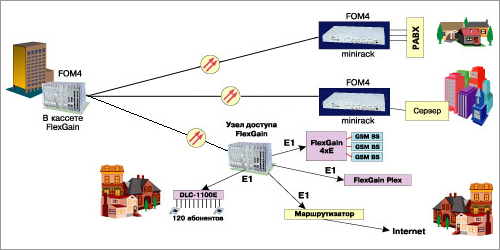

Типовые варианты использования FlexGain FOM4

Технические характеристики
Пользовательский интерфейс
Интерфейс: 4 потока Е1 CCITT/ITU G.703
Скорость: 2,048 Мбит/с ± 50 ppm
Линейный код интерфейса Е1: HDB3
Входное сопротивление: 120 ± 5 или 75 ± 5 Ом
Затухание шлейфа интерфейса Е1 на частоте 1024 кГц: < 12 дБ
Е1 джиттер: CCITT/ITU G.742 и G.823
Затухание отражения интерфейса Е1: 51-102 кГц 12 дБ
102-2048 кГц 18 дБ
2048-3072 кГц 14 дБ

Оптический интерфейс
Оптический источник: лазерный диод MLM-1310 нм LD
Разъем на оптоволокно: тип FC/PC
Среда передачи: одномодовое оптоволокно 1310 ± 30 нм
Линейное кодирование: Scrambled NRZ
Выходная мощность: -7...-8,5 дБм на 1310 нм
Чувствительность приемника: -34...-41 дБм при 10-10 ВЕR
Коэффициент входного усиления: > 25 дБ
Резервирование: 1+0

Аварийная сигнализация и система управления
Система в реальном времени ведет мониторинг всех аварийных сигналов (наличие питания, потеря оптического сигнала, аварийное сообщение от удаленного модема и т.д.). Существует два типа аварийных сигналов: световая индикация и срабатывание реле.

Контакты реле аварийной сигнализации выведены на разъем типа DB-9.


Резервирование
Типовая конфигурация: 1+0

Мониторинг
Тестирование через удаленную и локальную петлю.
Тестирование и мониторинг состояния системы, а также статуса потоков Е1 и оптического интерфейса в реальном времени.

Условия эксплуатации
Температура: от 0°С до 60°С
Влажность: от 5 до 95 % (без конденсации)

Надежность и ЭМС
Среднее время наработки на отказ (MTBF): 57000 час (около 7 лет)
ЭМС: FlexGain FOM4 соответствует
всем требованиям ГОСТ России, а также требованиям класса A CISPR 22 и класса А
в части 15 подпункта В FCC по электромагнитной совместимости

Электропитание
Универсальный блок питания ~220 В 50 Гц
от -42 В до -63 В
